      Y2系列三相异步电动机介绍及外形尺寸图

      时间：2013-06-17 15:28作者：齿轮泵　点击： 次
    Y2系列三相异步电动机

    　　一、概述

    Y2系列电动机是Y系列电机的更新换代产品，是一般用途的全封闭自扇冷式鼠笼型三相异步电动机它是我国九十年代最新产品。其整体水平已达到国外同类产品九十年代初的水平。该产品应用于国民经济各个领域，如机床、水泵、风机、压缩机，也可适用于运输、搅拌、印刷、农机、食品等各类不含易燃、易爆或腐蚀性气体的场合。

    Y2系列电机的安装尺寸和功率等级符合IEC标准，与德国DIN42673标准一致，也与Y系列电机一样，其外壳防护等级为IP54，冷却方法为IC41l，连续工作制（S1）。采用F级绝缘，温升按B级考核（除315L2-2、4，355全部规格按F级考核外），并要求考核负载噪声指标。

    Y2系列电动机额定电压为380V，额定频率为50Hz。功率3kwt以下为Y接法，其他功率均为△接法。电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90％；同时该月月平均最低温度不高于25℃。
    　　二、型号含义

    　　Y2系列电动机有两种设计，一种是适用于一般机械配套和出口需要，在轻载时有较高效率，在实际运行中有较佳节能效果，且具有较高堵转转矩，此设计称为Y2-Y系列。中心高63～355mm，功率从0.12~315kW。电动机符合JB/T8680.1-1998 Y2系列（1P54）三相异步电动机（机座号63～355）技术条件。

    　　型号含义：如Y2-200L1-2Y：“Y2”表示异步电动机第二次改型设计，“200”表示中心高，“L”表示机座长短号，“1”表示铁心长度序号，“2”表示极数，“Y”表示第一种设计（可省略）。

    　　第2种设计是满载时有较高效率，更适用于长期运行和负载率较高的使用场合，如水泵、风机配套，此设计称为Y2-E系列，中心高80～280mm，功率从0.55～90kW。电动机符合JB/T8680.2-1998 Y2系列（1P54）三相异步电动机（机座号80～280）技术条件。

    　　型号含义：如Y2-200L2-6E：“Y2”表示异步电动机第二次改型设计，“200”表示中心高，“L”表示机座长短号，“2”表示铁心长度序号，“6”表示极数，“E”表示第二种设计。

    　　三、结构简介

    　　1.Y2系列电动机机座外轮廓呈四方形兼圆形，散热片呈垂直，水平平行分布，全部采用铸铁结构。另外H63～112还兼有铝合金压铸结构。

    　　2.本系列电动机采用浅端盖结构，增加了内部加强筋的数量和尺寸，全部采用铸铁结构，另外H63～112还兼有铝合金压铸结构。为方便用户使用和检修，H180及以上增设了不停机的注油装置。

    　　3.接线盒防护等级为IP55。为了减轻电机重量，H63～280接线盒用铝合金压铸（也可用铸铁件），H315～355使用铸铁件。且盒内设有专用的接地装置，H160及以上机座考虑有热保护装置的安装位置，电源进线孔采用双孔进线，并有两种密封结构：一种为加密封盖，另一种为锁紧密封。接线盒一般位于机座顶部，并可以四面出线，另外H80～355铸铁机座的接线盒还可以位于机座侧面。

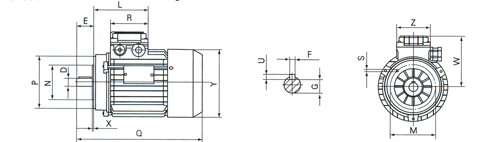

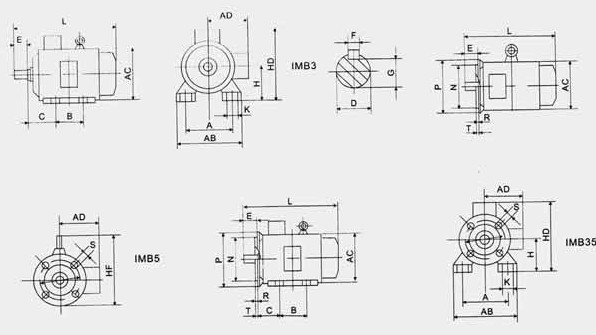

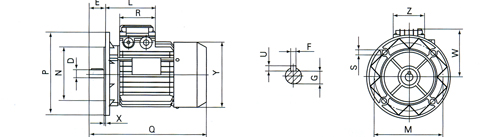

    三相异步电动机Y2系列外形尺寸图


    三相异步电动机Y2系列技术数据表

    Y2系列三相异步电动机 技术数据

    型号 功率（W） 电流（A） 电压（V） 频率（Hz）
    转速（r/min）
    		 效率（％） 功率因数cosΦ
    起动转矩/额定转矩 （倍）
    起动电流/额定电流（倍）
    最大转矩/额定转矩 （倍）
    Y2-631-2 180 0.53/0.91 380/220
    50
    2800
    		 69 0.75
    2.3
    6.0
    2.4
    Y2-632-2 250 0.67/1.16 380/220
    50
    2800
    		 72 0.78
    2.3
    6.0
    2.4
    Y2-631-4 120 0.48/0.83 380/220
    50
    1400
    		 60 0.63
    2.4
    6.0
    2.4
    Y2-632-4 180 0.65/1.12 380/220
    50
    1400
    		 64 0.66
    2.4
    6.0
    2.4
    Y2-711-2 370 0.95/1.65 380/220
    50
    2800
    		 73.5 0.80
    2.3
    6.0
    2.4
    Y2-712-2 550 1.35/2.33 380/220
    50
    2800
    		 75.5 0.82
    2.3
    6.0
    2.4
    Y2-711-4 250 0.83/1.44 380/220
    50
    1400
    		 67 0.68
    2.4
    6.0
    2.4
    Y2-712-4 370 1.12/1.94 380/220
    50
    1400
    		 69.5 0.72
    2.4
    6.0
    2.4
    Y2-711-6 180 0.88/1.52 380/220
    50
    910
    		 59 0.63
    2.0
    5.5
    2.0
    Y2-712-6 250 1.13/1.96 380/220
    50
    910
    		 63 0.64
    2.0
    5.5
    2.0
    Y2-801-2 750 1.8/3.1 380/220
    50
    2800
    		 76.5 0.85
    2.2
    6.0
    2.4
    Y2-802-2 1100 2.25/4.42 380/220
    50
    2800
    		 77 0.85
    2.2
    6.0
    2.4
    Y2-801-4 550 1.6/2.77 380/220
    50
    1400
    		 73.5 0.73
    2.4
    6.0
    2.4
    Y2-802-4 750 2/3.5 380/220
    50
    1400
    		 75.5 0.75
    2.4
    6.0
    2.4
    Y2-801-6 370 1.29/2.23 380/220
    50
    910
    		 68 0.64
    2.0
    5.5
    2.0
    Y2-802-6 550 1.81/3.14 380/220
    50
    910
    		 71 0.65
    2.0
    5.5
    2.0
    Y2-801-8 180 0.86/1.49 380/220
    50
    700
    		 58 0.55
    1.8
    4.5
    1.9
    Y2-802-8 250 1.1/1.91 380/220
    50
    700
    		 62 0.56
    1.8
    4.5
    1.9
    Y2-90S-2 2200 4.83/8.36 380/220
    50
    2820
    		 78 0.85
    2.2
    7.0
    2.4
    Y2-90L-2 2200 4.83/8.36 380/220
    50
    2820
    		 80.5 0.86
    2.2
    7.0
    2.4
    Y2-90S-4 1100 2.75/4.76 380/220
    50
    1400
    		 78 0.78
    2.3
    6.5
    2.4
    Y2-90L-4 1500 3.65/6.32 380/220
    50
    1400
    		 79 0.79
    2.3
    6.5
    2.4
    Y2-90S-6 750 2.26/3.92 380/220
    50
    910
    		 73 0.69
    2.0
    5.5
    2.1
    Y2-90L-6 1100 3.2/5.5 380/220
    50
    910
    		 74 0.71
    2.0
    6.0
    2.1
    Y2-90S-8 370 1.4/2.4 380/220
    50
    700
    		 68 0.60
    1.8
    4.5
    1.9
    Y2-90L-8 550 1.95/3.38 380/220
    50
    700
    		 69 0.62
    1.8
    4.5
    1.9

    底脚安装 IMB3 foot mounting IMB3

    -B3-
    A
    B
    C
    D
    E
    F
    G
    H
    I
    U
    V
    W
    Y
    BB
    L
    R
    Z
    K
    Q
    Y2L50
    80
    63
    33
    9
    20
    3
    7.2
    50
    7
    3
    100
    76
    99
    73
    98
    70
    65
    5.8
    170
    Y2L56
    90
    71
    35
    9
    20
    3
    7.2
    56
    8
    3
    110
    93
    117
    87
    99
    70
    65
    5.8
    195
    Y2L63
    100
    80
    40
    11
    23
    4
    8.5
    63
    9
    4
    123
    95
    2122
    104
    102
    70
    65
    7
    222
    Y2L71
    112
    90
    45
    14
    30
    5
    11
    71
    10
    5
    136
    108
    137
    113
    114
    80
    75
    8
    245
    Y2L80
    125
    100
    50
    19
    40
    6
    15.5
    80
    10
    6
    154
    118
    156
    125
    118
    80
    75
    10
    283
    Y2L90L
    140
    125
    56
    24
    50
    8
    20
    90
    12
    7
    180
    128
    169
    155
    134
    98.5
    98.5
    10
    336
    Y2L90S
    140
    100
    56
    24
    50
    8
    20
    90
    12
    7
    18
    0128
    16
    915
    134
    98.5
    98.5
    10
    336



    法兰安装 IMB5 flange mounting IMB5
    -B5-
    D
    E
    F
    G
    M
    N
    P
    U
    S
    W
    X
    Y
    L
    R
    Z
    Q
    Y2L56
    9
    20
    3
    7.2
    100
    80
    120
    3
    7
    93
    2.5
    117
    100
    70
    65
    197
    Y2L63
    11
    23
    4
    8.5
    115
    95
    140
    4
    9.5
    95
    3
    122
    104
    70
    65
    224
    Y2L71
    14
    30
    5
    11
    13
    0110
    160
    5
    10
    108
    3.5
    137
    108
    80
    75
    239
    Y2L80
    19
    40
    6
    15.5
    165
    130
    200
    6
    12
    118
    3.5
    156
    114
    80
    75
    278
    Y2L90
    24
    50
    8
    20
    165
    130
    200
    7
    12
    128
    3.5
    169
    135
    98.5
    98.5
    336


    -14-
    D
    E
    F
    G
    M
    N
    P
    s
    u
    W
    X
    Y
    L
    R
    Z
    Q
    Y2L50
    9
    20
    3
    7.2
    55
    40
    70
    M5
    3
    76
    2.5
    99
    98
    70
    65
    170
    Y2L56
    9
    20
    3
    7.2
    65
    50
    80
    M5
    3
    93
    2.5
    117
    100
    70
    65
    197
    Y2L63
    11
    23
    4
    8.5
    75
    60
    90
    M5
    4
    95
    3
    122
    102
    70
    65
    224
    Y2L71
    14
    30
    5
    11
    85
    70
    105
    M5
    5
    108
    3.5
    137
    114
    80
    75
    239
    Y2L80
    19
    40
    6
    15.5
    100
    80
    120
    M5
    6
    118
    3.5
    156
    118
    80
    75
    278
    Y2L90
    24
    50
    8
    20
    115
    95
    138
    M5
    7
    128
    3.5
    169
    135
    98.5
    98.5
    336
    Y2系列三相异步电动机 技术数据

    型号 功率（W） 电流（A） 电压（V） 频率（Hz）
    转速（r/min）
    		 效率（％） 功率因数cosΦ
    起动转矩/额定转矩 （倍）
    起动电流/额定电流（倍）
    最大转矩/额定转矩 （倍）
    Y2-631-2 180 0.53/0.91 380/220
    50
    2800
    		 69 0.75
    2.3
    6.0
    2.4
    Y2-632-2 250 0.67/1.16 380/220
    50
    2800
    		 72 0.78
    2.3
    6.0
    2.4
    Y2-631-4 120 0.48/0.83 380/220
    50
    1400
    		 60 0.63
    2.4
    6.0
    2.4
    Y2-632-4 180 0.65/1.12 380/220
    50
    1400
    		 64 0.66
    2.4
    6.0
    2.4
    Y2-711-2 370 0.95/1.65 380/220
    50
    2800
    		 73.5 0.80
    2.3
    6.0
    2.4
    Y2-712-2 550 1.35/2.33 380/220
    50
    2800
    		 75.5 0.82
    2.3
    6.0
    2.4
    Y2-711-4 250 0.83/1.44 380/220
    50
    1400
    		 67 0.68
    2.4
    6.0
    2.4
    Y2-712-4 370 1.12/1.94 380/220
    50
    1400
    		 69.5 0.72
    2.4
    6.0
    2.4
    Y2-711-6 180 0.88/1.52 380/220
    50
    910
    		 59 0.63
    2.0
    5.5
    2.0
    Y2-712-6 250 1.13/1.96 380/220
    50
    910
    		 63 0.64
    2.0
    5.5
    2.0
    Y2-801-2 750 1.8/3.1 380/220
    50
    2800
    		 76.5 0.85
    2.2
    6.0
    2.4
    Y2-802-2 1100 2.25/4.42 380/220
    50
    2800
    		 77 0.85
    2.2
    6.0
    2.4
    Y2-801-4 550 1.6/2.77 380/220
    50
    1400
    		 73.5 0.73
    2.4
    6.0
    2.4
    Y2-802-4 750 2/3.5 380/220
    50
    1400
    		 75.5 0.75
    2.4
    6.0
    2.4
    Y2-801-6 370 1.29/2.23 380/220
    50
    910
    		 68 0.64
    2.0
    5.5
    2.0
    Y2-802-6 550 1.81/3.14 380/220
    50
    910
    		 71 0.65
    2.0
    5.5
    2.0
    Y2-801-8 180 0.86/1.49 380/220
    50
    700
    		 58 0.55
    1.8
    4.5
    1.9
    Y2-802-8 250 1.1/1.91 380/220
    50
    700
    		 62 0.56
    1.8
    4.5
    1.9
    Y2-90S-2 2200 4.83/8.36 380/220
    50
    2820
    		 78 0.85
    2.2
    7.0
    2.4
    Y2-90L-2 2200 4.83/8.36 380/220
    50
    2820
    		 80.5 0.86
    2.2
    7.0
    2.4
    Y2-90S-4 1100 2.75/4.76 380/220
    50
    1400
    		 78 0.78
    2.3
    6.5
    2.4
    Y2-90L-4 1500 3.65/6.32 380/220
    50
    1400
    		 79 0.79
    2.3
    6.5
    2.4
    Y2-90S-6 750 2.26/3.92 380/220
    50
    910
    		 73 0.69
    2.0
    5.5
    2.1
    Y2-90L-6 1100 3.2/5.5 380/220
    50
    910
    		 74 0.71
    2.0
    6.0
    2.1
    Y2-90S-8 370 1.4/2.4 380/220
    50
    700
    		 68 0.60
    1.8
    4.5
    1.9
    Y2-90L-8 550 1.95/3.38 380/220
    50
    700
    		 69 0.62
    1.8
    4.5
    1.9

    底脚安装 IMB3 foot mounting IMB3

    -B3-
    A
    B
    C
    D
    E
    F
    G
    H
    I
    U
    V
    W
    Y
    BB
    L
    R
    Z
    K
    Q
    Y2L50
    80
    63
    33
    9
    20
    3
    7.2
    50
    7
    3
    100
    76
    99
    73
    98
    70
    65
    5.8
    170
    Y2L56
    90
    71
    35
    9
    20
    3
    7.2
    56
    8
    3
    110
    93
    117
    87
    99
    70
    65
    5.8
    195
    Y2L63
    100
    80
    40
    11
    23
    4
    8.5
    63
    9
    4
    123
    95
    2122
    104
    102
    70
    65
    7
    222
    Y2L71
    112
    90
    45
    14
    30
    5
    11
    71
    10
    5
    136
    108
    137
    113
    114
    80
    75
    8
    245
    Y2L80
    125
    100
    50
    19
    40
    6
    15.5
    80
    10
    6
    154
    118
    156
    125
    118
    80
    75
    10
    283
    Y2L90L
    140
    125
    56
    24
    50
    8
    20
    90
    12
    7
    180
    128
    169
    155
    134
    98.5
    98.5
    10
    336
    Y2L90S
    140
    100
    56
    24
    50
    8
    20
    90
    12
    7
    18
    0128
    16
    915
    134
    98.5
    98.5
    10
    336



    法兰安装 IMB5 flange mounting IMB5
    -B5-
    D
    E
    F
    G
    M
    N
    P
    U
    S
    W
    X
    Y
    L
    R
    Z
    Q
    Y2L56
    9
    20
    3
    7.2
    100
    80
    120
    3
    7
    93
    2.5
    117
    100
    70
    65
    197
    Y2L63
    11
    23
    4
    8.5
    115
    95
    140
    4
    9.5
    95
    3
    122
    104
    70
    65
    224
    Y2L71
    14
    30
    5
    11
    13
    0110
    160
    5
    10
    108
    3.5
    137
    108
    80
    75
    239
    Y2L80
    19
    40
    6
    15.5
    165
    130
    200
    6
    12
    118
    3.5
    156
    114
    80
    75
    278
    Y2L90
    24
    50
    8
    20
    165
    130
    200
    7
    12
    128
    3.5
    169
    135
    98.5
    98.5
    336


    -14-
    D
    E
    F
    G
    M
    N
    P
    s
    u
    W
    X
    Y
    L
    R
    Z
    Q
    Y2L50
    9
    20
    3
    7.2
    55
    40
    70
    M5
    3
    76
    2.5
    99
    98
    70
    65
    170
    Y2L56
    9
    20
    3
    7.2
    65
    50
    80
    M5
    3
    93
    2.5
    117
    100
    70
    65
    197
    Y2L63
    11
    23
    4
    8.5
    75
    60
    90
    M5
    4
    95
    3
    122
    102
    70
    65
    224
    Y2L71
    14
    30
    5
    11
    85
    70
    105
    M5
    5
    108
    3.5
    137
    114
    80
    75
    239
    Y2L80
    19
    40
    6
    15.5
    100
    80
    120
    M5
    6
    118
    3.5
    156
    118
    80
    75
    278
    Y2L90
    24
    50
    8
    20
    115
    95
    138
    M5
    7
    128
    3.5
    169
    135
    98.5
    98.5
    336
